Монтаж лифтов (виды монтажа и техника безопасности)

Монтаж лифтов (виды монтажа и техника безопасности)

Сразу стоит оговориться, что производить работы по монтажу лифтового оборудования могут только специализированные организации. Монтаж должен производиться в полном соответствии с технической документацией на устанавливаемое оборудование, а также требованиями норм действующих на территории РФ.



Техника безопасности при монтаже лифтов

Первостепенным, при проведении работ по монтажу лифтового оборудования, является соблюдение требований техники безопасности. Они детально изложены в соответствующих технических документах, мы остановимся лишь на основных:

  • При проведении работ с крыши кабины старого лифта необходимо обеспечить закрытие дверей шахты, кроме того, движение кабины разрешается только с ревизионной скоростью. Перед тем как кабина начнет движение, необходимо убедиться в исправности ограничителей скорости, тормозов, ловителей, а также всех систем блокировки;
  • При перемещении кабины вручную, посредством лебедки, необходимо обесточить лифт, а также вывесить предупреждающий знак «Не включать! Работают люди»;
  • При выполнении работ под кабиной, либо противовесом, необходимо принять соответствующие меры, исключающие их передвижение вниз, либо падение (установка различного рода упоров и стопоров).

Подготовка к монтажным работам

Техническая подготовка, предшествующая монтажу лифтового оборудования, должна соответствовать требованиям второго раздела ГОСТ 22845. Что касается расконсервации устройств, стоит учесть, что ей не подвергаются только тяговые канаты и канаты ограничителя скорости, и то, только в тех случаях, если на их поверхности отсутствует канатная смазка. Когда расконсервация произведена, необходимо определиться со способом монтажа, выделяют три основных:

  • Поэлементный монтаж лифта – сборка оборудования осуществляется непосредственно на месте монтажа при помощи отдельных элементов конструкции. Подобный способ можно использовать как при установке нового лифта, так и при замене уже существующего;
  • Монтаж лифта укрупненными блоками – сборка основных элементов осуществляется на заводе изготовителе (каркас противовеса, кабина лифта, лебедка), которые впоследствии поставляются на место монтажа и монтируются при помощи крана. Такой способ актуален в новостройках;
  • Тюбинговый монтаж лифтов – сборка производится посредством отдельных железобетонных блоков, которые уже содержат конструктивные элементы нового лифта. Кроме непосредственного тюбинга для самой шахты, возможно изготовление деталей, как для приямка, так и для машинного отделения. Тюбинговый монтаж осуществляется одновременно с постройкой здания.

Выбор способа полностью зависит от сооружения, в котором будет производиться монтаж оборудования. Если здание имеет перекрытую лифтовую шахту, то подойдет только поэлементный монтаж, так как для остальных способов необходимо использование крана. При выполнении поэлементного монтажа лифтов используются лебедки, а также тяговые механизмы. Не редки случаи, когда монтаж нового лифтового оборудования производится с кабины уже существующего лифта, что позволяет значительно ускорить процесс (не приходится использовать лебедки, либо подмости).

Проведение монтажных работ

После того, как проверка лифтовой шахты произведена, и выявлено ее полное соответствие требованиям технической документации устанавливаемого оборудования, осуществляется монтаж отвесов. В дальнейшем они помогут при установке направляющих, кабины, а также противовесов.

Монтаж оборудования начинается с установки направляющих. Стоит отметить, что процесс монтажа рассмотрен для электрических лифтов, так как гидравлические не предусматривают наличие лебедки и противовеса. Работы по установке направляющих и последующий монтаж кронштейна для кабины и противовеса, должны быть выполнены в строгом соответствии со сборочными чертежами, а также с учетом уровня и отвесов. После завершения работ с направляющими, рабочие переходят к монтажу шахтных дверей. Установка должна быть очень точной, необходимо выверить расположение двери по горизонтали, вертикали, а также относительно уровня пола. При навешивании двери используются шпильки.

Следующий этап – монтаж кабины. Его осуществляют на нижней площадке. При установке лифта в закрытой шахте, кабина поступает отдельными узлами и собирается по месту, в полном соответствии со сборочным чертежом. В отличие от кабины, монтаж противовеса производится на верхней площадке. Если шахта не перекрыта, то противовес вместе с набором грузов заводят в нее при помощи крана и опускают на специально подготовленные упоры. Если шахта перекрыта, противовес поставляется в разобранном виде и монтируется при помощи упоров. Особенно важно, чтобы расположение противовеса не создавало препятствий для монтажа тяговых канатов.

Монтаж лебедки является важнейшим этапом при установке лифтового оборудования. Она монтируется в сборе в строгом соответствии с осями кабины, а также противовеса. Главное требование – точная выверка по вертикальности. Далее производится установка ограничителей скорости и буферов, как правило, такие работы не вызывают особой сложности и выполняются по чертежам.

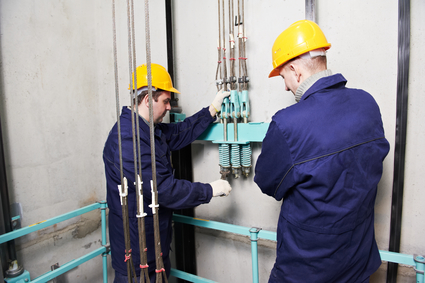

Завершающий этап – прокладка тяговых канатов. В отверстие в полу в машинном отделении пропускаются концы канатов, с последующим закреплением на кабине лифта. В самом машинном отсеке канаты прокладывают через шкив и затем закрепляют на противовесе.

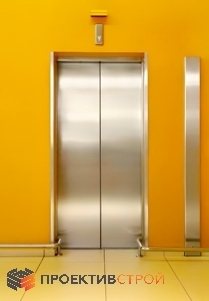

монтаж лифтов КМЗ и ЩЛЗ

После завершения монтажных работ приходит очередь пуско-наладки, в ходе которой производится точная настройка оборудования, а также выявляются возможные дефекты. Пусконаладочным работам уделяется особое внимание, так-как некорректная настройка оборудования может повлечь преждевременный выход из строя различных узлов и механизмов.

В заключении хочется отметить, что современные производители лифтового оборудования постоянно совершенствуют свои изделия, делая их более комфортными и безопасными.

----------------------------------------------------------------------------------

ООО "ПРОЕКТИВ СТРОЙ" осуществляет монтаж лифтового оборудования производства ПАО "Карачаровский Механический Завод" и ОАО "Щербинский лифтостроительный завод"
